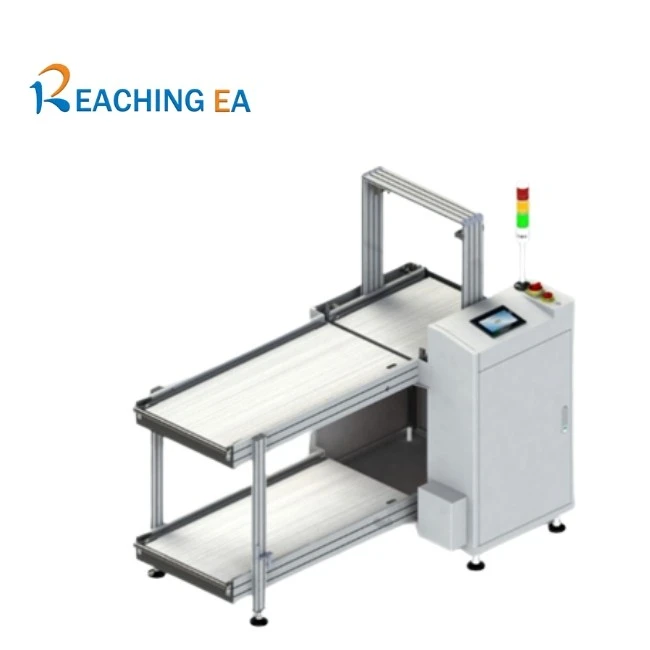

Einführung
Der REA PCB SMT Magazine Loader (BL-Serie) wurde speziell-für den Start von SMT-Produktionslinien entwickelt und überträgt Leiterplatten nach dem Empfang von Downstream-Signalen automatisch eine nach der anderen aus den Magazinen in die Linie. Es ist auf betriebliche Effizienz und präzise Handhabung ausgelegt und sorgt für reibungslose Magazinübergänge und zuverlässige Platinenzuführung für Hochgeschwindigkeitsautomatisierungsumgebungen.
Mit Sicherheitsabdeckung
Verfügbare Optionen
1. Sicherheitsabdeckung
2. Universalmagazin
(250, 330,390 oder 460 mm)
3. Automatische Breitenanpassung
|
VERFÜGBARE MODELLE UND GRÖSSEN |
|||
|
Modell-Nr. |
PCB-Größe |
Magazingröße |
Maschinengröße |
|
NGUL9250 |
50*50~L350*B250mm |
L355*B320*H536mm |
L1360*B766*H1200mm |
|
NGUL9330 |
50*50~L460*B330mm |
L460*B400*H570mm |
L1650*B845*H1200mm |
|
NGUL9390 |
50*50~L535*B390mm |
L535*B460*H570mm |
L1760*B906*H1200mm |
|
NGUL9460 |
50*50~L535*B460mm |
L535*B530*H570mm |
L1760*B975*H1200mm |
Produktdaten dienen nur als Referenz. Bitte kontaktieren Sie uns, um die neuesten Informationen zu bestätigen.
Hauptmerkmale
Automatisiertes PCB-Laden:
Versendet Leiterplatten einzeln aus Magazinen auf Signal von nachgeschalteten Geräten.
Magazinkompatibilität:
Eingabe-, Ausgabe- und Hubstationen unterstützen jeweils ein Magazin für eine optimierte Handhabung.
Konfigurierbarer Lift-Pitch:
Unterstützt Hubabstände von 10 mm, 20 mm, 30 mm oder 40 mm, passend zu verschiedenen Magazintypen.
Richtungsflexibilität:
Feste Transportrichtung vorne mit konfigurierbarem Fluss von links-nach-rechts oder von rechts-nach-links.
Industriegebäude:
Robuster, 3,0 mm dicker, geschweißter Stahlrahmen mit PC-beschichteter Oberfläche für langlebige Leistung.
Präzisionskontrollsystem:
Integrierte Omron-SPS und Panasonic-Sensoren sorgen für einen präzisen und stabilen Betrieb.
Youtube-Video
|
SPEZIFIKATIONEN |
|||
|
Artikel |
Hauptspezifikation |
||
|
Transportrichtung: |
Vorne fest, von links nach rechts oder von rechts nach links (Option) |
||
|
Abstand zwischen Leiterplatte oben und unten: |
20/20mm |
||
|
Leiterplattenkante: |
3mm |
||
|
Transporthöhe: |
900+50/-20 mm |
||
|
Hubmotor: |
ZD 120W Motor mit Bremse |
||
|
Transportmotor: |
ZD 15W Motor mit fester Drehzahl |
||
|
PCB-Ladegewicht: |
Unter 2kg |
||
|
PCB-Beladung: |
Von oben nach unten (50-1) |
||
|
Anzahl Zeitschriften: |
Top-2-Magazine, Bottom-2-Magazine |
||
|
Wechselstrom: |
AC220V/50-60HZ (einzelne elektrische Kastensteuerung) |
||
|
Hebebühne: |
Kugelumlauflift mit All-{0}}in-Aluminiumplattform |
||
|
Kontrollsystem: |
Omron-SPS und Panasonic-Sensor |
||
|
Bedienfeld: |
Weinview-Touchscreen |
||
|
Frameworks: |
3,0 mm starkes geschweißtes Metallblech mit PC-Farbbeschichtung auf der Oberfläche |
||
|
Kommunikation: |
Standard-SMEMA |
||
Produktdaten dienen nur als Referenz. Bitte kontaktieren Sie uns, um die neuesten Informationen zu bestätigen.
